En el secto de medición de energía comercial e industrial, los sistemas se clasifican principalmente en medición de alto voltaje (HV) y bajo voltaje (LV) según la clase de voltaje suministrado. La medición de alto voltaje generalmente se refiere a la medición en voltaje medio (MV, por ejemplo, 10 kV, 20 kV, 35 kV) y niveles de voltaje más altos, mientras que la medición de bajo voltaje se aplica a niveles de voltaje de distribución (por ejemplo, 400 V, 480 V, 415 V). Como dispositivos de medición centrales, contadores de energía trifásicos exhiben diferencias sistemáticas en los esquemas técnicos, el equipo de apoyo y los objetivos de gestión entre estos dos escenarios. Este artículo tiene como objetivo analizar sus distinciones y proporcionar información sobre la configuración profesional.

I. Diferencias fundamentales: esencia técnica y objetivos de aplicación

Medición de bajo voltaje : Mide el consumo de energía en terminales de distribución ya sea directamente o a través de transformadores de corriente de bajo voltaje. Caracterizado por bajos niveles de voltaje y soluciones técnicas intuitivas y flexibles, sus objetivos principales incluyen la asignación interna de costos de energía, una gestión refinada de la eficiencia energética y el monitoreo de equipos.

Medición de alto voltaje : Debe depender de transformadores de voltaje (VT) y transformadores de corriente (CT) de alto voltaje para convertir alto voltaje y gran corriente del sistema primario en señales secundarias estándar para medición. Centrado en una integración de sistemas altamente fiable y precisa, sirve principalmente como punto de medición legal o estándar para acuerdos comerciales con empresas de redes eléctricas, al tiempo que impone requisitos extremadamente altos en cuanto a la seguridad del sistema.

II. Esquema de configuración de medición de alto voltaje (punto de liquidación comercial)

Este es un proyecto sistemático que prioriza la precisión, la confiabilidad y el cumplimiento normativo.

1. Elementos de configuración básicos

• Medidores de ingresos de alta precisión : Seleccione medidores inteligentes trifásicos de alta precisión y amplio rango, como Clase 0,5S (IEC 62053-22) or Clase 0.2 Las funciones obligatorias incluyen el registro de eventos con marca de tiempo (por ejemplo, subtensión, subcorriente, pérdida de fase, secuencia de fase inversa), así como gestión de tarifas, medición de la demanda, congelación de datos y capacidades de comunicación remota.
• Transformadores de medición de alta precisión : La piedra angular de la precisión del sistema. Las clases de precisión de los CT y VT deben coincidir con las del medidor de energía, siendo las selecciones típicas Clase 0.2 or 0.2S (IEC 61869) . La selección de la relación del CT debe garantizar que la carga normal del usuario funcione dentro del 30 %-100 % de su corriente nominal para evitar errores de medición de carga ligera.
• Gabinetes/cajas de medición independiente : Los circuitos secundarios de medición de VT/CT, medidores de energía y cajas de conexiones se instalarán en gabinetes de medición independientes y precintables, estrictamente aislados de los circuitos de protección y monitoreo para garantizar la independencia de la cadena de medición y la seguridad de los datos.
• Requisitos del circuito secundario : Utilice cables dedicados con suficiente área de sección transversal para minimizar la caída de tensión secundaria del TT. Todos los terminales deben estar bien sujetos y sellados.

2. Sistemas de cableado y selección

• Sistema Trifásico de Tres Hilos : Aplicable a sistemas de alimentación trifásicos de tres hilos sin línea neutra (común en escenarios de media y alta tensión), que utilizan 2 VT y 2 CT.
• Sistema Trifásico de Cuatro Hilos : Adecuado para sistemas trifásicos de cuatro hilos con línea neutra, empleando 3 TT y 3 TC.
• Nota sobre la selección del medidor clave : El sistema de cableado del medidor (3 cables/4 cables) debe ser estrictamente consistente con el método de cableado del transformador y la configuración del sistema.

III. Esquema de configuración de medición de bajo voltaje (gestión de energía interna)

Las soluciones de medición de bajo voltaje son versátiles y se guían por la adquisición de datos y la extracción de valor.

1. Elementos de configuración básicos

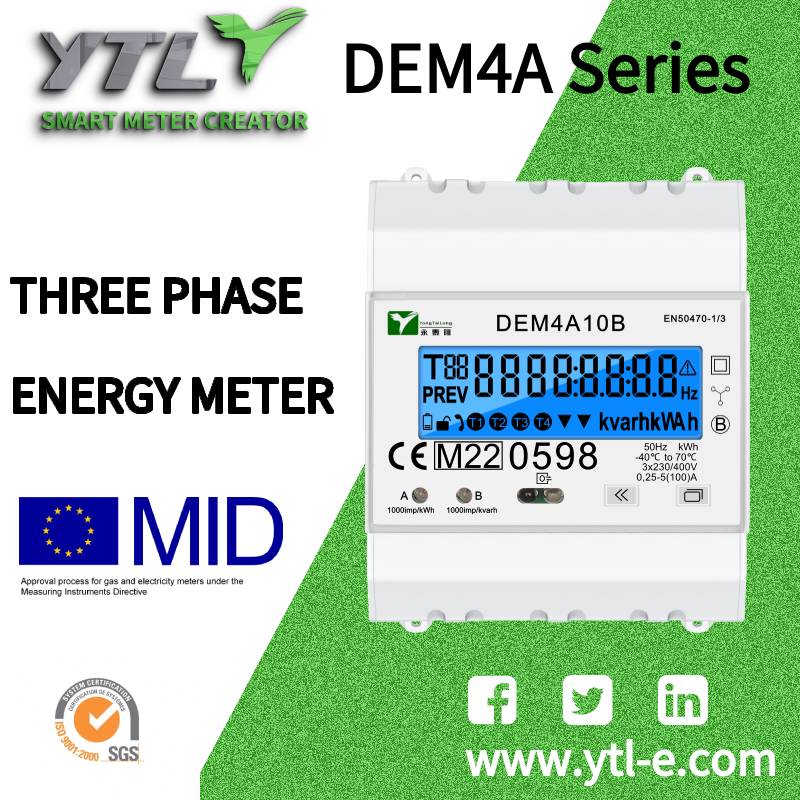

• Medidores inteligentes multifuncionales : Elige Clase 1.0 o Clase 0.5 medidores trifásicos en función de las necesidades de gestión. Más allá de las funciones de medición básicas, priorice funciones como parámetros de calidad de energía (armónicos, parpadeo, caída/aumento de voltaje), registro de perfil de carga de alta densidad, medición y control de la demanda, y diversas interfaces de comunicación.
• Transformadores de corriente de bajo voltaje : Se implementa cuando la corriente de carga excede el límite de conexión directa del medidor (generalmente 60-100 A). Una clase de precisión de Clase 0.5 Se recomienda. La selección también debe seguir el principio de adaptación del rango.
• Comunicación e Integración : Los protocolos de comunicación son fundamentales. Además del estándar industrial Modbus, evalúe el soporte para protocolos como DLMS/COSEM (estándar mundial de servicios públicos) , IEC 61850 (para grandes subestaciones) , o M-Bus (estándar de construcción europeo) para satisfacer las necesidades de integración del sistema y de expansión futura.

2. Capas de aplicación típicas

• Medición de la línea entrante principal : Instale medidores multifuncionales de primer nivel para lograr un monitoreo del consumo de energía en toda la empresa (energía, demanda, factor de potencia, calidad de la energía).
• Medición zonal/subelemento : Implementar medición independiente para aire acondicionado, iluminación, equipos de proceso, etc. Se pueden seleccionar medidores multifuncionales rentables de "grado económico", siempre que se garantice la coherencia de la comunicación.
• Medición de equipos críticos : Para equipos de alta potencia, frecuencia variable o generadores de armónicos, la selección del medidor debe enfatizar las características de respuesta dinámica y las capacidades de medición de armónicos.

IV. Principios universales de selección y configuración

1. Principio de coincidencia de cadena de precisión : El error general del sistema de medición está determinado por el componente menos preciso. Asegúrese de que las clases de precisión del medidor, CT y VT estén coordinadas.
2. Principio de adaptación del rango : La selección de la relación del transformador debe centrarse en la carga operativa a largo plazo para mantener el funcionamiento dentro del rango de precisión óptimo.
3. Idoneidad de la funcionalidad y principio de visión de futuro : Evite la configuración insuficiente o excesiva. Reservar ancho de banda de comunicación y capacidad de almacenamiento de datos para futuras aplicaciones de datos (por ejemplo, análisis de eficiencia energética, contabilidad de carbono).
4. Principio de cumplimiento : Los esquemas de puntos de liquidación de alto voltaje deben cumplir plenamente con las regulaciones locales y los requisitos técnicos de los servicios públicos. Los sistemas de medición interna de baja tensión deberían garantizar el reconocimiento y la auditabilidad de los datos internos.

Conclusión: de la medición precisa al empoderamiento del valor de los datos

La medición de alto y bajo voltaje representa roles distintos de los medidores de energía en la cadena de valor de la energía: el primero actúa como un árbitro preciso que garantiza el comercio justo y el cumplimiento normativo, mientras que el segundo sirve como motor de datos que impulsa mejoras en la eficiencia energética y optimización de la gestión.

Para los fabricantes de medidores, la capacidad de brindar soluciones integrales, que van desde sistemas de medición de ingresos de alto voltaje (incluidos transformadores e integración de gabinetes) hasta IoT de bajo voltaje. medidor inteligente clusters—es la piedra angular para atender mercados diversos. Una mayor competitividad radica en la integración de estas dos capas de flujo de datos para brindar servicios de valor agregado de extremo a extremo para los clientes, que abarcan desde acuerdos de conformidad hasta conocimientos sobre eficiencia energética.

Para los usuarios, un esquema de configuración profesional tiene importancia más allá de la adquisición de equipos. Es el primer paso para convertir el consumo de energía intangible en activos digitales visibles, manejables y optimizables, sentando una base de datos sólida para operaciones sustentables y una mayor competitividad.
