Para muchos proyectos de carga de vehículos eléctricos, la selección de un medidor de energía de CA o CC preciso se ha considerado tradicionalmente como la principal decisión de medición.

La Directiva (UE) 2026/706 hace que los límites del sistema de medición EVSE completo sean más importantes.

Adoptada el 11 de marzo de 2026, la Directiva modifica la Directiva 2014/32/UE e introduce MI-011 , una categoría específica de instrumentos que cubre sistemas de medición para equipos de suministro de vehículos eléctricos. MI-011 se aplica a las funciones metrológicas relevantes asociadas con la transferencia conductiva de energía activa entre EVSE y un vehículo eléctrico en un punto de transferencia específico.

Por lo tanto, para los fabricantes de EVSE la cuestión central ya no es sólo:

¿El medidor de energía seleccionado ha completado con éxito su procedimiento de evaluación de conformidad aplicable?

También es:

¿El sistema de medición EVSE completo mide, procesa, protege y presenta correctamente el resultado legalmente relevante en el punto de transferencia especificado?

Las funciones metrológicas dentro de un sistema de medición EVSE pueden ser proporcionadas por un contador de energía eléctrica activo para el cual se haya completado con éxito un procedimiento de evaluación de la conformidad de conformidad con el anexo V de la Directiva 2014/32/UE. Los resultados de esa evaluación del medidor pueden considerarse durante la evaluación del sistema MI-011, pero no establecen automáticamente la conformidad del sistema de medición EVSE completo.

Nota reglamentaria: Este artículo proporciona una descripción técnica para la evaluación temprana de proyectos. No es un asesoramiento jurídico ni una decisión de evaluación de la conformidad. La ruta aplicable debe confirmarse con el organismo notificado responsable, las partes de evaluación de la conformidad y las autoridades del mercado de destino.

Conclusiónes clave

1. MI-011 regula todo el sistema de medición EVSE, no solo el contador de energía.
2. El punto de transferencia especificado determina si se mide energía activa de CA o energía de CC.
3. Un contador de energía eléctrica activa evaluado con éxito no establece automáticamente la conformidad de todo el sistema.
4. Cables, conectores, componentes de detección, software, pantallas y registros pueden formar parte de la configuración evaluada cuando realizan o afectan funciones metrológicas relevantes.
5. Los fabricantes deben comenzar las revisiones de arquitectura, documentación y rutas de conformidad antes de la fecha de solicitud de 2028.

Para obtener una descripción general más amplia de las arquitecturas de cargadores y aplicaciones de medición, consulte YTL. Aplicaciones de medición de carga de vehículos eléctricos página.

¿Qué ha cambiado según la Directiva (UE) 2026/706?

La Directiva 2014/32/UE ya cubría los contadores de energía eléctrica activos según MI-003.

La Directiva (UE) 2026/706 añade los sistemas de medición EVSE bajo MI-011. Por lo tanto, el objeto de evaluación es más amplio que un medidor de CA o CC independiente.

Dependiendo de la arquitectura, la configuración metrológicamente relevante puede incluir:

• Funciones de medición de CA o CC
• Componentees de detección de voltaje y corriente.
• Funciones de cargador-controlador que procesan o asocian resultados de medición legalmente relevantes
• programas que forma, protege, almacena, presenta o verifica el resultado regulado
• Resultados de medición utilizados para una transacción
• Dirección de transferencia de energía
• Funciones de presentación o lectura.
• Registros protegidos
• Identificación del sistema de medición
• Control de configuración
• Protección contra modificaciones no autorizadas

Un controlador de cargador o un componente de software no es automáticamente relevante desde el punto de vista metrológico simplemente porque está instalado en el cargador. Su estatus depende de si participa en la formación, procesamiento, asociación, protección, presentación o verificación del resultado de medición regulado.

Por lo tanto, los fabricantes de EVSE deberían documentar la arquitectura de medición completa en lugar de evaluar solo el componente del medidor.

¿Qué es un sistema de medición EVSE MI-011?

Un sistema de medición EVSE MI-011 contiene las funciones metrológicas relevantes asociadas con la transferencia conductiva, en cualquier dirección, de energía eléctrica activa entre EVSE y un vehículo eléctrico en un punto de transferencia específico.

Component	papel principal	¿Establece automáticamente la conformidad MI-011?
medidor de energía	Mide energía eléctrica CA o CC.	No
Componentes de detección	Proporcionar entradas de voltaje o corriente.	No
Controlador de cargador	Puede procesar o asociar resultados de medición.	No
Función de presentación o lectura.	Hace que el resultado relevante esté disponible	No
Sistema de medición EVSE	Combina las funciones metrológicas aplicables.	Este es el objeto de evaluación MI-011
Plataforma CSMS u OCPP	Admite comunicación y procesamiento posterior	No

Como componente se puede utilizar un contador de energía eléctrica activa evaluado con éxito. El resultado de su evaluación de conformidad no cubre automáticamente el controlador, el software relevante, la presentación de resultados, los registros protegidos, la configuración de cables o la arquitectura completa del sistema.

Medidor de energía versus sistema de medición EVSE completo

El contador de energía realiza la medición dentro de sus límites especificados:

• Marco de precisión
• gama eléctrica
• Condiciones de funcionamiento nominales
• Configuración de firmware
• Configuración de hardware
• Alcance de la evaluación de la conformidad

Es posible que el sistema completo de medición EVSE deba garantizar además que:

• La medida corresponde al punto de transferencia especificado.
• El resultado correcto se asigna al evento o transacción de medición correcta
• La dirección de la energía se interpreta consistentemente.
• Los resultados legalmente relevantes están protegidos
• El resultado se pone a disposición de las partes interesadas.
• Los resultados presentados y almacenados siguen siendo rastreables
• Se controlan los cambios de configuración y software metrológicamente relevantes
• Los componentes de repuesto siguen siendo identificables
• La configuración del sistema evaluada sigue siendo reproducible

La conclusión práctica de la contratación es:

Un medidor de energía eléctrica activa evaluado con éxito puede ser un componente importante, pero por sí solo no establece la conformidad MI-011 del sistema de medición EVSE completo.

MI-011 no cubre todos los requisitos del cargador completo

MI-011 se refiere al sistema de medición EVSE y su configuración metrológicamente relevante.

No establece automáticamente el cumplimiento de cualquier otro requisito legal o técnico que pueda aplicarse al equipo de carga completo.

Otros requisitos pueden referirse a:

• Seguridad electrica
• Compatibilidad electromagnética
• Equipos de radio
• Ciberseguridad
• Sistemas de pago
• Información al consumidor
• Accesibilidad
• Conexión a red
• Instalación
• Verificación en servicio
• Operación específica del mercado

Estos temas pueden regirse por otra legislación, normas o normas nacionales de la UE.

MI-011 cubre el sistema de medición EVSE, no todos los requisitos legales aplicables al equipo de carga completo.

Fechas de transición que los fabricantes deben distinguir

Los acuerdos de transición no deben reducirse a una declaración general de que “los certificados existentes siguen siendo válidos”.

Se aplican disposiciones diferentes según el instrumento, el certificado, la legislación anterior aplicable y la fecha de comercialización del producto.

Fecha	Qué deberían revisar los fabricantes
10 de abril de 2028	Plazo para que los Estados miembros adopten y publiquen las medidas nacionales de transposición necesarias
10 de octubre de 2028	Fecha a partir de la cual los Estados miembros deben aplicar las medidas nacionales de transposición
10 de abril de 2030	Fecha transitoria relativa a los instrumentos de medida de los anexos Va y VIIa recientemente añadidos que cumplen la legislación nacional anterior y cumplen las condiciones del artículo 2, apartado 2.
10 de abril de 2038	Última fecha de validez para ciertos certificados relevantes emitidos antes del 10 de octubre de 2028, a menos que caduquen antes

El artículo 2, apartado 1, también protege los instrumentos admisibles conformes a la Directiva 2014/32/UE en su versión aplicable antes de la modificación, siempre que se hayan comercializado antes del 10 de octubre de 2028. No debe interpretarse que esta disposición cubre automáticamente todos los EVSE, medidores o certificados existentes.

El tratamiento exacto debe valorarse según:

• categoría de producto
• Alcance del certificado
• Estado miembro
• Normas nacionales anteriores
• Fecha de comercialización
• Configuración evaluada aplicable

Colocación en el mercado versus puesta en uso

Los fabricantes deberían distinguir varios conceptos del mercado de la UE:

• Puesta en el mercado: generalmente, la primera vez que un producto está disponible en el mercado de la UE.
• Poner a disposición en el mercado: una actividad posterior de suministro o distribución en el mercado.
• Puesta en uso: el primer uso del instrumento para el fin previsto.

La transición aplicable no debe evaluarse únicamente a partir de la fecha de fabricación, fecha del pedido, fecha del contrato del proyecto o fecha de instalación.

Las circunstancias reales de comercialización y puesta en uso deben ser revisadas por personal regulador cualificado del producto y Estado miembro pertinentes.

¿Dónde está el punto de transferencia especificado?

El punto de transferencia determina el límite de medición legalmente relevante.

Afecta:

• Si la energía CA o CC es el mensurando
• ¿Qué pérdidas de conversión caen dentro o fuera del límite?
• Si se incluyen consumos auxiliares
• ¿Qué arquitectura de medición y detección es apropiada?
• ¿Qué resultado forma la medición de las transacciones reguladas?
• Cómo se representa la energía bidireccional

MI-011 determina la precisión del sistema de medición en el punto de transferencia especificado. Cuando se intercambia energía CC en ese punto, la energía CC es el mensurando. Cuando se intercambia energía CA, el mensurando es la energía activa CA.

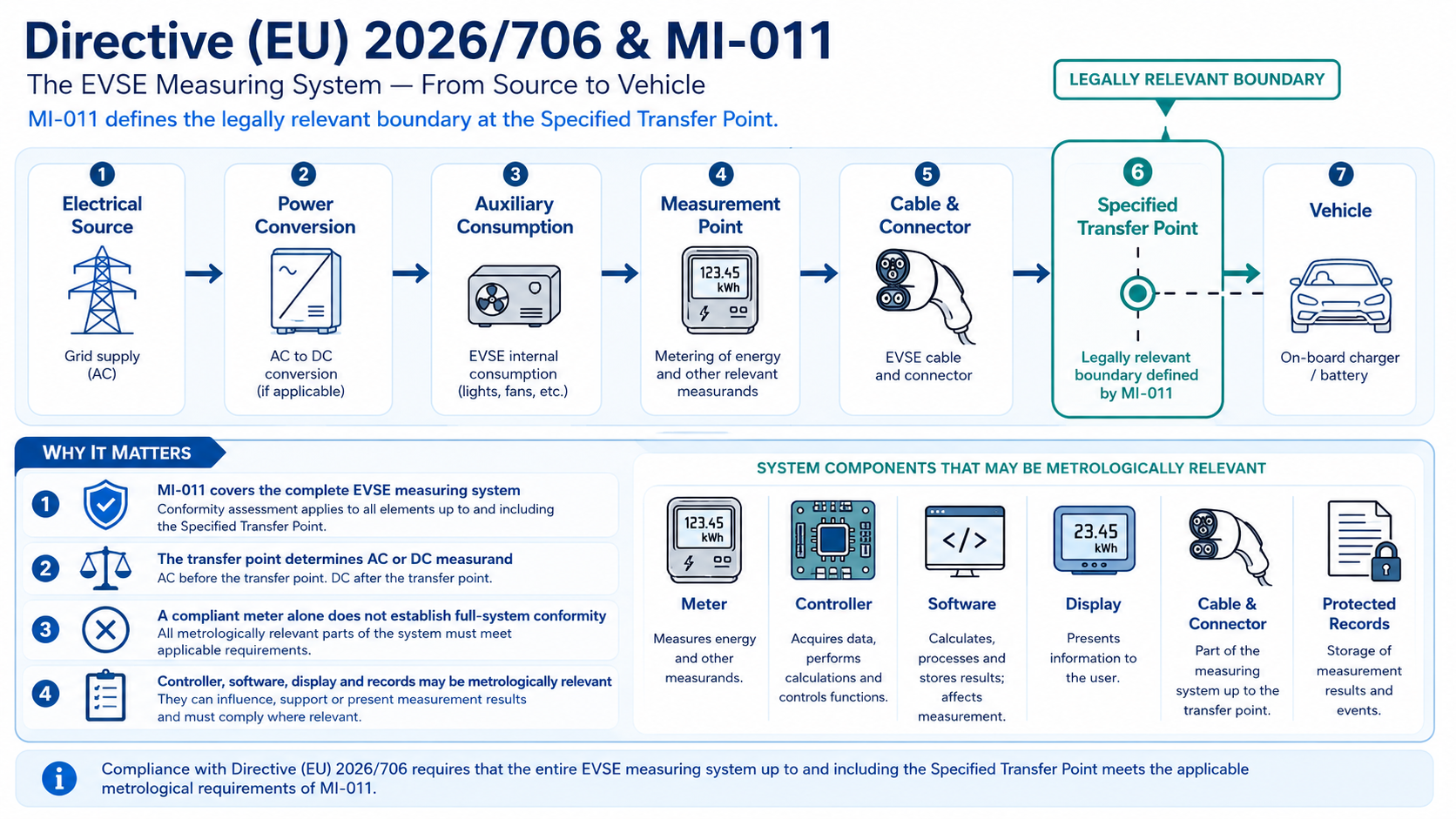

Una arquitectura simplificada puede verse así:

Fuente eléctrica
→ Conversión de energía
→ Consumo Auxiliar
→ Punto de medición
→ Cable y conector
→ Punto de transferencia especificado
→ Vehículo

Un medidor de entrada de CA y un dispositivo de medición de CC del lado del vehículo pueden producir resultados diferentes porque pueden existir pérdidas de conversión y consumo auxiliar entre esas ubicaciones.

Por lo tanto, el punto de transferencia debe definirse antes de finalizar la selección del medidor, el diseño del cable, la arquitectura del cargador y la planificación de la evaluación de la conformidad.

Para obtener una explicación práctica de los límites de medición de CA y CC del lado de entrada, del lado de salida, consulte la guía de YTL para Medición de CA versus CC en proyectos de carga de vehículos eléctricos .

Cómo se aplican las reglas a la carga CA, CC y bidireccional

Carga de CA

Cuando la energía CA se transfiere en el punto de transferencia especificado, la energía activa CA es el mensurando relevante.

Los fabricantes deben confirmar:

• Ubicación de medición
• Medición directa o operada por CT
• Rango de corriente y voltaje
• Configuración de fase
• Dirección de energía
• Pérdidas entre el punto de medición y el punto de transferencia
• Clase MI-011 prevista
• Condiciones de funcionamiento nominales

Carga CC

Los equipos de carga de CC normalmente contienen una etapa de conversión de CA/CC.

Un medidor de entrada de CA puede incluir pérdidas auxiliares y de conversión que no son equivalentes a la energía de CC transferida en un punto de transferencia de CC del lado del vehículo.

Cuando el punto de transferencia sea DC, los fabricantes deben revisar:

• rango de voltaje CC
• Método de detección de corriente
• Derivación u otra arquitectura de detección
• Polaridad
• Dirección de energía
• Efectos de cable y conector.
• Efectos de la temperatura
• Precisión del sistema completo en el punto de transferencia

Carga bidireccional

La definición MI-011 cubre la transferencia de energía conductiva en cualquier dirección.

Las arquitecturas bidireccionales deberían definir:

• Importar y exportar direcciones de referencia.
• Registros de carga y descarga.
• Convenciones de signos positivos y negativos
• Cambios de dirección durante una sesión.
• Presentación de cada dirección.
• Tratamiento del registro de transacciones
• Flujo de trabajo de facturación o liquidación
• Coherencia entre el medidor, el controlador y el software relevante

Un valor positivo debe tener el mismo significado definido en todo el recorrido de medición evaluado.

Clases de precisión, marco MPE, rango operativo y MMQ

MI-011 define los siguientes índices de clase:

• Clase A: 2%
• Clase B: 1%
• Clase C: 0,5%

Estos valores son índices de clase utilizados dentro del marco de precisión MI-011. No son garantías independientes de que cada medición bajo cada condición se mantendrá dentro de ±2%, ±1% o ±0,5%.

Los errores máximos permitidos aplicables y los cambios de error permitidos dependen de cuestiones tales como:

• Rango actual
• Condiciones de funcionamiento nominales
• voltaje
• Frecuencia
• Temperatura
• Cantidades de influencia
• Rendimiento del sistema completo en el punto de transferencia

Los fabricantes deben confirmar:

• Corriente inicial
• Corriente mínima
• Corriente de transición
• Corriente máxima
• Tensión nominal
• Rango de frecuencia CA
• Temperatura range
• Rango de voltaje de salida de CC, cuando corresponda
• Magnitudes de influencia aplicables
• Clase requerida y rendimiento MPE en todo el rango operativo previsto

La clase seleccionada no debe tratarse únicamente como una etiqueta en el componente del medidor. Se debe demostrar el rendimiento aplicable para el sistema de medición EVSE en el punto de transferencia especificado.

Cantidad mínima medida

MI-011 también establece valores máximos para la cantidad mínima medida, o MMQ:

• Sistemas de medición AC EVSE: no más de 0,1 kWh
• Sistemas de medición DC EVSE: no más de 1 kWh

MMQ se refiere a la cantidad de transacción más pequeña declarada por el fabricante para la cual el sistema de medición satisface los requisitos de MPE aplicables.

No debe simplificarse en:

• Una sesión de carga mínima permitida
• Una cantidad mínima de facturación universal
• El requisito de que cada transacción de carga de CC debe superar 1 kWh
• Una norma que prohíbe facturar por debajo de 0,1 kWh

Los fabricantes deben evaluar cómo se comportan la resolución, la presentación de resultados y el procesamiento de transacciones cerca del MMQ declarado.

Requisitos de cables y conectores

Un cable y un conector pueden formar parte del camino metrológicamente relevante cuando se encuentran entre el punto de medición y el punto de transferencia especificado.

MI-011 distingue entre configuraciones reemplazables y no reemplazables.

Cable y conector no reemplazables

Cuando el cable y el conector no sean reemplazables, deben asegurarse mediante un sello de hardware adecuado.

Cable y conector reemplazables

Cuando se pretenda reemplazar mientras el sistema de medición EVSE permanece sellado, el cable y el conector deben:

• Ser identificados en la evaluación de conformidad pertinente como intercambiables.
• Coincidir con las características compatibles marcadas en el sistema de medición.
• Llevar sus características aplicables e identificación única.
• Estar sellado por separado
• Ser reemplazable sin acceder o romper las partes metrológicas selladas del sistema de medición.

Estos requisitos hacen que el cable no siempre pueda tratarse como un accesorio puramente mecánico.

Sus características, identidad, pérdidas y procedimiento de sustitución pueden afectar a la configuración evaluada.

Los fabricantes deben documentar:

• Longitud del cable
• Características de los conductores
• Tipo de conector
• Método de identificación
• Disposición del sello
• Procedimiento de reemplazo
• Configuraciones intercambiables aprobadas
• Cómo se abordan los efectos del cable y del conector en la evaluación de la precisión del punto de transferencia

La Directiva no prescribe un algoritmo universal de compensación de pérdidas de cables.

En la práctica, los fabricantes deben demostrar a través del diseño evaluado cómo se abordan los efectos del cable y del conector para que el sistema de medición completo satisfaga los requisitos de precisión aplicables en el punto de transferencia especificado.

La implementación aceptada debe confirmarse con el organismo notificado responsable o la entidad de evaluación de la conformidad.

¿Qué datos del EVSE son legalmente relevantes?

No todos los valores producidos por el cargador o transmitidos a un backend son automáticamente relevantes desde el punto de vista metrológico.

La Directiva no prescribe un esquema de datos idéntico y legalmente relevante para cada arquitectura EVSE.

Un campo puede volverse metrológicamente relevante cuando participa en la formación, asociación, protección, presentación o verificación del resultado de medición regulado.

Datos que pueden ser metrológicamente relevantes

Dependiendo del diseño evaluado y del flujo de trabajo de transacciones, esto puede incluir:

• Resultado de la medición de la transacción
• Iniciar y detener lecturas
• Energía facturable
• Dirección de transferencia de energía
• Identidad del sistema de medición
• Identidad del medidor
• Resultado presentado legalmente relevante
• Registro de medición protegido
• Marca de tiempo, cuando se incluya en el diseño evaluado
• Asociación de transacción, cuando se incluya en el diseño evaluado

Datos operativos

Los datos operativos pueden incluir:

• voltaje instantáneo
• Actual
• poder
• Temperatura
• Estado del cargador
• Valores de gestión de carga
• Diagnóstico
• Estado de la comunicación
• Datos del módulo de potencia interno

Una marca de tiempo, un identificador de transacción o un campo de backend no son automáticamente relevantes legalmente simplemente porque aparecen en una base de datos de cargadores o en un mensaje OCPP.

Su estado depende de la arquitectura del sistema de medición evaluado, el flujo de trabajo de transacción previsto y el papel en el resultado protegido.

De manera similar, una OCPP Valores del medidor El campo no es automáticamente un resultado de facturación controlado legalmente.

Presentación, Registros de Transacciones y Trazabilidad de Datos

El resultado legalmente relevante debe estar disponible a través de una presentación o disposición de lectura permitida por los requisitos aplicables y el diseño evaluado.

Dependiendo de la arquitectura, esto puede implicar:

• Una indicación local controlada metrológicamente
• Un sistema de lectura
• una copia impresa
• Una indicación remota permitida
• Presentación en el dispositivo del usuario.

Esto no significa necesariamente que cada sistema de medición EVSE deba tener una pantalla LCD física permanente.

El resultado en el que se basa la transacción deberá permanecer disponible hasta que las partes interesadas lo hayan aceptado al concluir la medición.

Los fabricantes de EVSE deberían revisar:

• Cómo se pone a disposición el resultado
• Unidades y presentación decimal.
• Iniciar y detener resultados, cuando sea relevante
• Identificación del sistema de medición
• Acceso de clientes
• Retención de registros protegidos
• Coherencia entre los resultados presentados y almacenados
• Comportamiento después de un fallo de comunicación
• Comportamiento después de un corte de energía
• Comportamiento después del reinicio
• Trazabilidad de reemplazo de componentes

Cuando los resultados presentados, almacenados y de backend siguen diferentes rutas de procesamiento, el diseño evaluado debe demostrar cómo esos resultados permanecen consistentes y rastreables.

Protección contra manipulaciones, software y control de configuración

La protección metrológica puede implicar más que un sello físico.

Los controles relevantes pueden incluir:

• Sellos de hardware
• Niveles de control de acceso
• Parámetros protegidos
• Identificación de software
• Control de versión de firmware
• Registros de auditoría
• Registros de eventos de manipulación
• Protección criptográfica
• Actualizaciones de software controladas
• Reemplazo controlado de componentes
• Restablecer restricciones
• Trazabilidad de la configuración

No todas las funciones de software de un cargador de vehículos eléctricos son automáticamente relevantes desde el punto de vista legal.

Los fabricantes deben identificar las funciones del software que:

• Calcular el resultado regulado.
• Asociar el resultado con un evento o transacción de medición
• Aplicar dirección o escala
• Proteger el resultado
• almacenar el resultado
• presentar el resultado
• Soporte de verificación del resultado.

Un cambio de firmware, controlador o configuración que afecte a una de estas funciones puede afectar el diseño evaluado.

No se debe asumir automáticamente que una actualización de software de rutina permanece dentro de la configuración aprobada. Su impacto debe revisarse a través del proceso documentado de control de cambios y evaluación de la conformidad.

Evaluación de la conformidad del medidor versus conformidad del sistema MI-011

Los fabricantes de EVSE deberían separar dos preguntas:

1. ¿Ha completado con éxito el contador de energía eléctrica activa el procedimiento de evaluación de la conformidad aplicable para sus propias funciones metrológicas?
2. ¿Se ha evaluado el sistema de medición EVSE completo según los requisitos MI-011 aplicables?

MI-011 identifica estos procedimientos de evaluación de la conformidad:

• B F
• BD
• H1
• G

Éstas no deben tratarse como cuatro rutas que un fabricante puede seleccionar únicamente según el precio o la preferencia.

El procedimiento aplicable debe seleccionarse de acuerdo con:

• Las disposiciones MI-011
• Diseño de productos y sistemas.
• Acuerdo de producción del fabricante.
• Sistema de garantía de calidad
• Modelo de producción por lotes o por unidades individuales
• Documentación técnica
• Enfoque de evaluación aceptado por el organismo notificado pertinente o la parte responsable de la evaluación de la conformidad

Los fabricantes deben confirmar:

• ¿Quién actúa como fabricante del sistema de medición EVSE según la Directiva 2014/32/UE?
• ¿Qué componentes forman la configuración evaluada?
• ¿Qué funciones de software son metrológicamente relevantes?
• ¿Qué resultado y alcance de la evaluación de la conformidad del medidor se aplican?
• Qué versiones de hardware y firmware están cubiertas
• Qué configuraciones de cables y conectores están cubiertas
• ¿Qué resultados de pruebas anteriores pueden considerarse?
• ¿Qué pruebas a nivel de sistema siguen siendo necesarias?
• ¿Qué condiciones ambientales y de funcionamiento se aplican?
• ¿Qué procedimiento de evaluación de la conformidad se aplica?
• Si y dónde está involucrado un organismo notificado
• ¿Qué normas nacionales se aplican fuera de los requisitos armonizados de los productos?

Las disposiciones nacionales pueden referirse a:

• Transposición
• Instalación
• uso
• Verificación en servicio
• Facturación
• Vigilancia del mercado
• Aplicación

Esto no significa que los Estados miembros puedan redefinir arbitrariamente los requisitos armonizados del producto MI-011.

Cómo se relaciona la Directiva (UE) 2026/706 con OCPP y valores de medidor firmados

OCPP aborda la comunicación entre una estación de carga y un sistema de gestión de estación de carga.

MI-011 aborda el sistema de medición EVSE regulado y su resultado de medición legalmente relevante.

Sistema de medición EVSE
→ Resultado de medición legalmente relevante
→ Software de estación de carga
→ Comunicación OCPP
→ CSMS / Flujo de trabajo de facturación

Los valores del medidor firmados pueden respaldar la integridad, transmisión y posterior verificación de la información de medición protegida.

Sin embargo, el documento técnico de Open Charge Alliance se limita al transporte estandarizado de valores de contador firmados entre la estación de carga y el CSMS. No establece un cumplimiento completo de la metrología legal para toda la cadena de medición y facturación del EVSE.

Por lo tanto:

Los valores firmados del medidor pueden respaldar la trazabilidad, pero no reemplazan la evaluación de conformidad MI-011 del sistema de medición EVSE completo u otros requisitos de metrología legal aplicables.

Lo que los fabricantes de EVSE deberían revisar ahora

Área de revisión	Que confirmar
Mercado objetivo	País de la UE, aplicación prevista y calendario de implementación
Estado del mercado	Comercialización, puesta a disposición y puesta en uso
Estado de transición	Disposiciones aplicables 2028, 2030 y 2038
Tipo de carga	CA, CC o bidireccional
Punto de transferencia	Límite energético legalmente relevante
Arquitectura de medición	Medidor independiente o función de medición integrada
mensurando	Energía activa CA o energía CC
Marco de precisión	Clase A, B o C y requisitos de MPE aplicables
Rango de operación	Corriente inicial, mínima, transitoria y máxima.
Condiciones nominales	voltaje, frequency, temperature and applicable influence quantities
MMQ	Cantidad medida mínima declarada en CA o CC
Cable y conector	Efectos de identificación, sellado, sustitución y precisión.
Dirección	Convenio de importación/exportación y carga/descarga
Datos relevantes	Datos que participan en el resultado de medición regulado.
Presentación	Disposición local, remota, de impresión, de lectura o de dispositivo de usuario
Integridad de datos	Almacenamiento, protección, firma y verificación
Software	Funciones metrológicamente relevantes y control de versiones.
Evaluación de medidores	Modelo, alcance, configuración de hardware y firmware.
Evaluación MI-011	Procedimiento aplicable B F, B D, H1 o G
control de cambios	Cambios en medidor, cable, controlador, software y configuración
Disposiciones nacionales	Normas ajenas a los requisitos armonizados de productos
Prueba piloto	Medidor, sistema completo de medición, pruebas de presentación y transacción.

Cómo YTL puede respaldar la evaluación de medición temprana

Zhejiang Yongtailong Electronic Co., Ltd. (YTL) fabrica productos de medición de energía de CA y CC para carga de vehículos eléctricos, gestión de energía comercial e industrial, PV/ESS y aplicaciones de distribución de energía.

YTL puede respaldar la evaluación inicial del hardware de medición basada en:

• Punto de transferencia especificado
• Arquitectura CA o CC
• Rango de medición
• Medición directa, basada en CT o en derivación
• Energía necesaria y valores eléctricos.
• Requisitos de importación/exportación
• Interfaz de comunicación
• Necesidades de salida de datos
• Instalación conditions
• Mercado objetivo

El soporte puede incluir:

• Evaluación inicial del modelo
• Revisión de la gama eléctrica
• Confirmación de comunicación y salida de datos.
• Revisión del mapa de registro
• Pruebas de muestra
• Discusión técnica específica del proyecto.

La función de un medidor YTL seleccionado dentro de un proyecto de sistema de medición EVSE MI-011 debe confirmarse con el estado de evaluación de la conformidad del medidor, el alcance del certificado, el hardware, el firmware, la arquitectura eléctrica y la ruta de evaluación del sistema completo.

Un proveedor de medidores puede proporcionar información sobre los componentes y soporte técnico. El fabricante del sistema de medición EVSE y las partes responsables de la evaluación de la conformidad deben determinar la ruta reglamentaria final.

Preguntas frecuentes

¿Qué es un sistema de medición EVSE MI-011?

Es el sistema que contiene las funciones metrológicas relevantes asociadas con la transferencia conductiva de energía activa entre EVSE y un vehículo en un punto de transferencia específico.

¿Un medidor de energía evaluado con éxito hace que un cargador de vehículos eléctricos sea compatible con MI-011?

No. El medidor puede proporcionar funciones metrológicas dentro del sistema, pero el objeto de evaluación MI-011 es el sistema de medición EVSE completo y su configuración relevante.

¿La conformidad del MI-011 es la misma que la conformidad de todo el cargador?

El nº MI-011 se refiere al sistema de medición. La seguridad eléctrica, EMC, ciberseguridad, radio, pago, accesibilidad y otros requisitos pueden cubrirse por separado.

¿Cuáles son las clases de precisión del MI-011?

MI-011 utiliza índices Clase A, B y C del 2%, 1% y 0,5%. Estos índices son parte de un marco MPE más amplio y no deben interpretarse como garantías universales de precisión fija en todas las condiciones operativas.

¿Qué es MMQ?

MMQ es la cantidad mínima medida para la cual el fabricante declara que el sistema de medición satisface los requisitos de MPE aplicables.

¿MMQ es la cantidad mínima que debe comprar un cliente?

No. Los valores de MMQ no deben interpretarse como umbrales de facturación o energía de sesión mínima universal.

¿Por qué son importantes el cable y el conector?

Cuando se encuentren entre el punto de medición y el punto de transferencia, sus características, pérdidas, identidad, sellado y reemplazo pueden afectar la configuración evaluada y la precisión del punto de transferencia.

¿Se aplica MI-011 a la carga bidireccional?

La definición incluye la transferencia de energía en cualquier dirección. Por tanto, la arquitectura evaluada debe definir dirección, registros, presentación y tratamiento de las transacciones.

¿Todos los MeterValues ​​de OCPP son legalmente relevantes?

No. Su estado depende de su función dentro del diseño del sistema de medición evaluado y del flujo de trabajo de transacciones.

¿Los valores firmados del medidor establecen la conformidad con MI-011?

No. Pueden respaldar el transporte protegido y la verificación posterior, pero no reemplazan la evaluación de la conformidad del sistema de medición EVSE.

¿Puede un fabricante elegir libremente B F, B D, H1 o G?

No sólo según las preferencias. El procedimiento aplicable depende de MI-011, las disposiciones de diseño, fabricación y calidad, y el enfoque aceptado por el organismo notificado responsable o la parte de evaluación de la conformidad.

¿Qué debería ofrecer un fabricante de EVSE a un proveedor de medidores?

El fabricante debe proporcionar el punto de transferencia especificado, la arquitectura de CA o CC, el rango eléctrico, el método de medición, las necesidades de comunicación, las condiciones de instalación y el mercado objetivo.

Conclusion

La Directiva (UE) 2026/706 transforma la medición de la carga de vehículos eléctricos de una cuestión de solo componentes a una cuestión de sistema de medición completo.

Los fabricantes de EVSE deben recordar cinco principios:

1. Un contador de energía eléctrica activa evaluado con éxito no establece automáticamente la conformidad MI-011 del sistema de medición EVSE.
2. El punto de transferencia especificado determina si el valor a medir es energía activa CA o energía CC.
3. MI-011 incluye un marco de precisión y MPE, condiciones operativas nominales y requisitos MMQ.
4. Cables, conectores, componentes de detección, software relevante, funciones de presentación y registros pueden formar parte de la configuración evaluada.
5. Se debe establecer el procedimiento de evaluación de la conformidad aplicable para todo el sistema de medición EVSE.

Los fabricantes que revisan estos límites con antelación pueden reducir el riesgo de seleccionar un medidor, cable, controlador o arquitectura de software que luego entre en conflicto con la ruta de evaluación prevista.

¿Está planificando un proyecto de medición EVSE de CA o CC? Contacto YTL y compartir el punto de transferencia especificado, la arquitectura eléctrica, el rango de medición, las necesidades de comunicación y el mercado objetivo para la evaluación inicial del modelo.

Referencias oficiales

• Unión Europea— Directiva (UE) 2026/706 por la que se modifica la Directiva 2014/32/UE en lo que respecta a los sistemas de medida para equipos de alimentación de vehículos eléctricos y otros instrumentos de medida .
• Unión Europea— Directiva 2014/32/UE sobre instrumentos de medida .
• Alianza de carga abierta — Valores de medidor firmados en OCPP .
