En escenarios de electricidad industrial, comercial e incluso doméstico, los medidores de energía CT se han convertido en la herramienta central para la gestión de la energía debido a su medición de alta precisión, medición de corriente grande, monitoreo inteligente y estabilidad a largo plazo. Sin embargo, la estandarización y la atención al detalle en el proceso de instalación determinan directamente si el rendimiento del equipo se puede maximizar.

Este artículo se centra en 7 pasos clave para enseñarle cómo instalar y depurar eficientemente medidores de energía CT, evitar peligros ocultos, mejorar la eficiencia energética y analizar profundamente cómo sus ventajas técnicas pueden transformarse en un valor práctico.

Paso 1: Elija el fenotipo correcto: la adaptación ambiental es la base para la operación eficiente

Los medidores de energía CT generalmente se instalan de dos maneras: suspendidos y montados en el riel

Tipo de colgar: adecuado para espaciosos gabinetes de distribución o instalaciones de paredes independientes, con las ventajas del buen rendimiento de disipación de calor y fácil mantenimiento. Se usa comúnmente en escenarios industriales como fábricas y subestaciones.

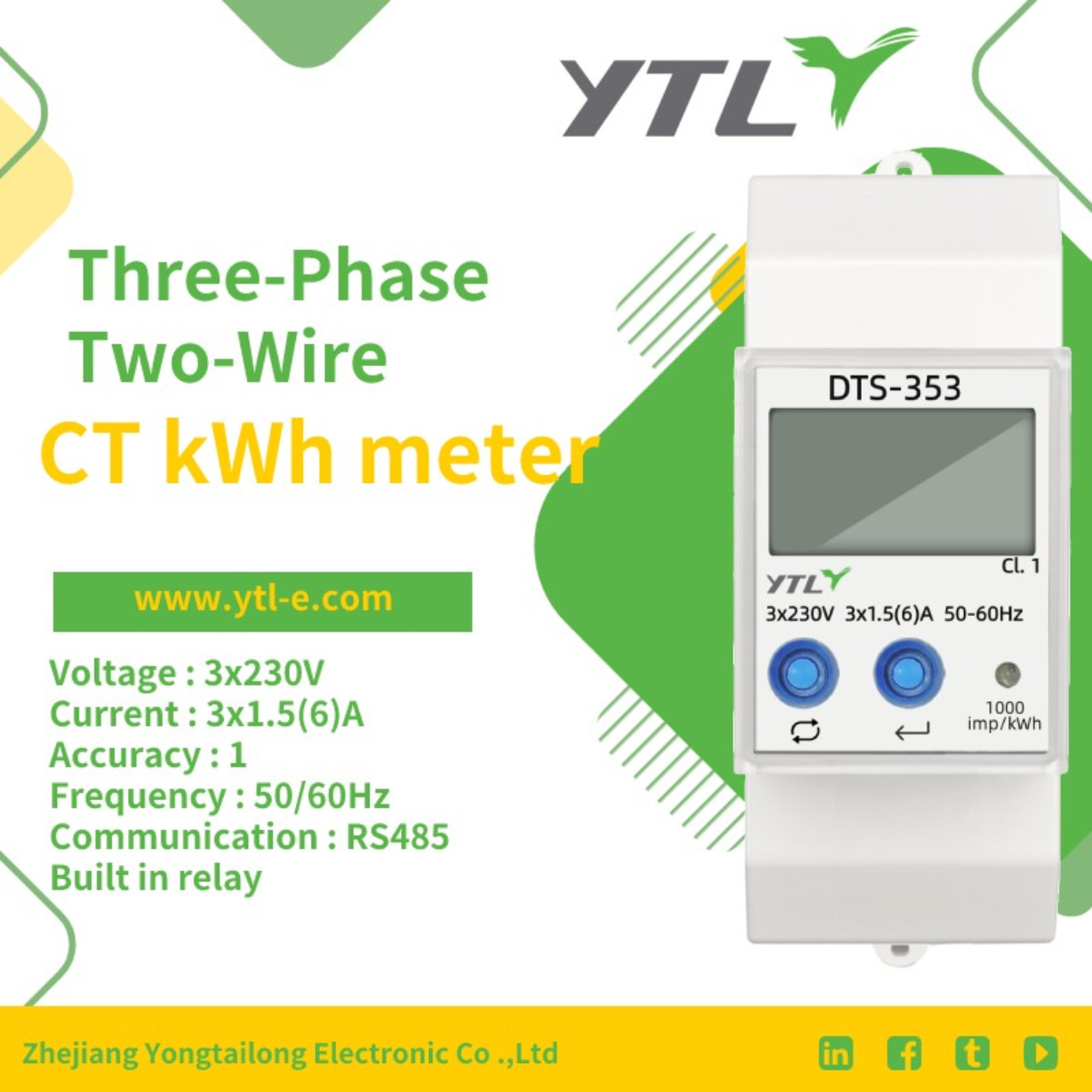

Tipo de riel: de tamaño compacto, se puede integrar directamente en rieles estándar de 35 mm, adecuados para cajas eléctricas inteligentes o gabinetes de distribución doméstica con espacio limitado, aumentando la eficiencia de la instalación en más del 50%.

Paso 2: Haga coincidir con precisión los transformadores de corriente: la clave para una tasa de error por debajo del 0.5%

La selección de transformadores de corriente (CT) afecta directamente la precisión de la medición y debe seguir dos principios:

Matriota de rango: seleccione especificaciones de CT basadas en la corriente de carga en el sitio. Por ejemplo, cuando la corriente máxima real es de 500A, se recomienda usar un transformador de 600: 5A para evitar la distorsión de la medición causada por la sobrecarga.

Nivel de precisión: la TC con una precisión de 0.5 o superior debe seleccionarse para garantizar un control coordinado con el error del medidor de energía, y la precisión general del sistema alcanza el estándar de nivel 1.0.

¿Por qué enfatizar la TC de nivel 0.5?

Si se usa un transformador de baja precisión, incluso si la precisión del medidor de energía en sí es alta, el error general del sistema aún puede exceder el 2%, lo que resulta en un gran error en la factura de electricidad promedio mensual. El esquema CT de alta precisión coincidente con el medidor de energía CT garantiza una medición precisa.

Paso 3: Configuración de relación: la operación central de hacer que los datos "hablen la verdad"

Después de instalar la TC, es necesario ingresar la relación de transformación de CT (como 600: 5a correspondiente a una relación de transformación de 120) en la interfaz de parámetros del medidor de energía. Puntos de operación:

Verifique la información de la placa de identificación: la relación de transformación debe ser consistente con la etiqueta del cuerpo CT para evitar errores de entrada manuales.

Los medidores CT tienen protección de contraseña para establecer la relación de transformación. Solo cuando se ingresa la contraseña correctamente se puede establecer la relación de transformación para evitar que el personal no autorizado cometa errores.

Paso 4: Especificaciones de cableado: la correspondencia de fase determina la confiabilidad del sistema

¡Los errores de cableado pueden hacer la desviación de medición en casos leves y riesgo de cortocircuito en casos graves! Debe seguir estrictamente:

Las fases de voltaje y corriente corresponden uno a uno: la línea de voltaje de fase A está conectada a la TC de fase A, y las fases B y C son las mismas para evitar la desalineación de fase.

Apriete la presión terminal: use un destornillador de torque para garantizar que la presión terminal cumpla con el estándar (generalmente 0.5 ~ 0.8n · m), para evitar que el mal contacto cause un circuito abierto de TC.

Diseño de seguridad del medidor de energía CT:

Guía del código de color: los terminales de cableado usan colores amarillos, verdes y rojos para distinguir las tres fases ABC y reducir el riesgo de concurrencia errónea.

Paso 5: Configuración de comunicación: conecte la "Última milla" de la gestión inteligente

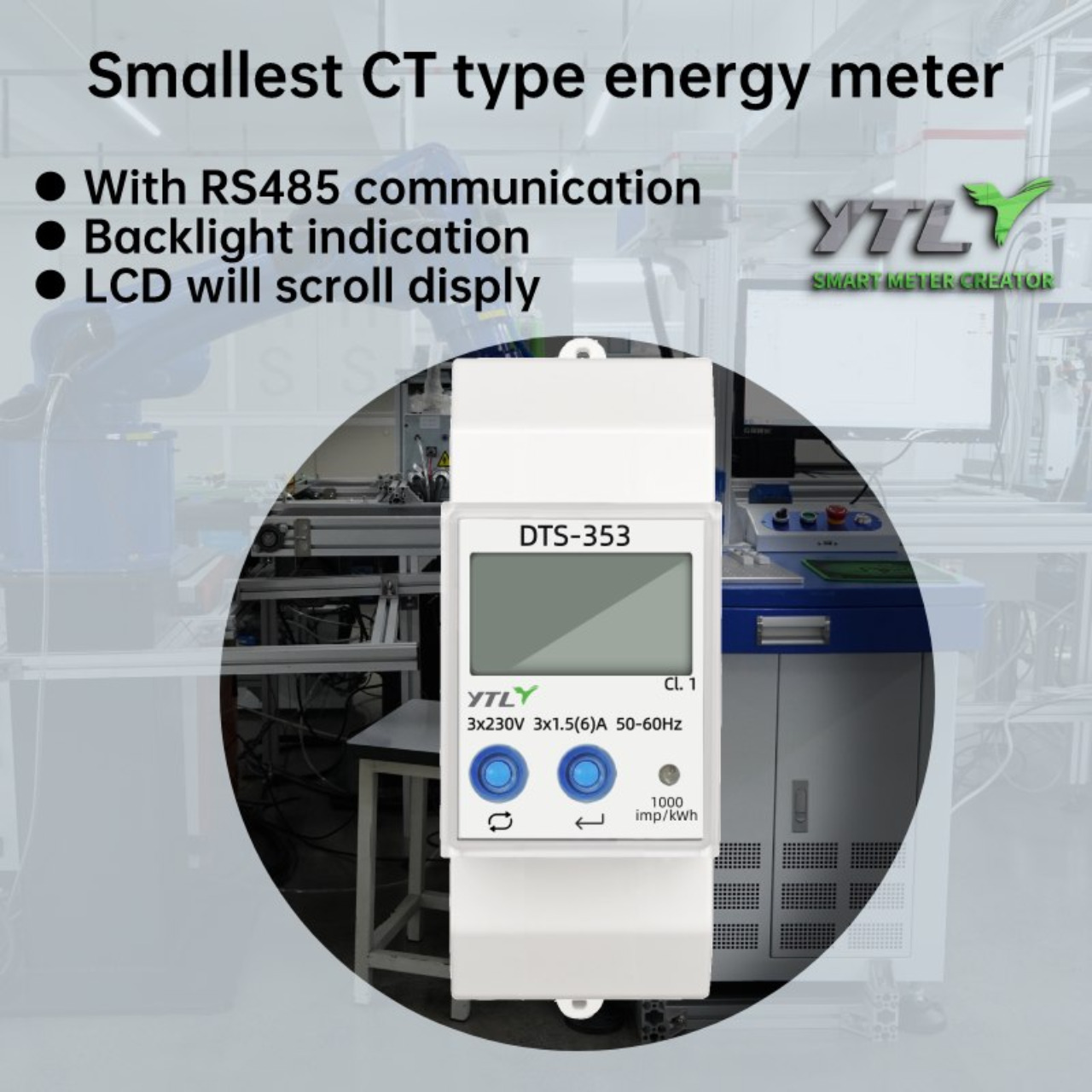

Un medidor de energía CT que admite la comunicación RS485 requiere que se complete la siguiente configuración:

Especificación de cableado: RS485 adopta un par retorcido blindado, con una secuencia de línea A/B consistente con el host, y se instalan resistentes terminales de 120 Ω en ambos extremos del bus.

COMPARACIÓN DEL PROTOCOLO: Establezca protocolos de comunicación como Modbus RTU y DL/T645 para garantizar una integración perfecta con el sistema informático superior.

Ventajas de los medidores de energía CT en Internet de las cosas:

Sincronización de datos en la nube: después de conectarse a la plataforma de gestión de energía, los indicadores clave como la carga de electricidad y el factor de potencia se pueden ver en tiempo real.

Lectura del medidor remoto: Genere automáticamente informes de consumo de electricidad diario/mensual/anual, ahorrando el 90% de los costos de lectura manuales.

Paso 6: Aceptación de seguridad: la línea de defensa definitiva para eliminar los peligros ocultos

Antes de encender, es necesario realizar tres comprobaciones:

Prueba de aislamiento: use un megohmímetro de 500 V para medir la resistencia de aislamiento del circuito, asegurando que el valor sea mayor de 10 m Ω.

Verificación de conexión a tierra: protección de PE Resistencia al cable de conexión a tierra ≤ 4 Ω, para evitar rayos y riesgos de fuga.

Verificación de fase: use un detector de fase para verificar si el voltaje es consistente con la polaridad CT.

Paso 7: Encendido para la depuración: verifique la operación funcional completa del sistema

Después del encendido, confirme según el proceso:

Función básica: si la pantalla muestra voltaje, corriente, potencia y otros datos normalmente.

Pruebas de comunicación: los datos en tiempo real se leen a través de la computadora superior o la aplicación móvil para verificar la estabilidad de la comunicación.

Observación de medición: verifique si la luz indicadora de pulso del medidor CT está parpadeando normalmente.

Los medidores de energía CT no solo son auditores de las facturas de electricidad, sino también del "cerebro inteligente" para que las empresas reduzcan los costos y aumenten la eficiencia. ¡Elija medidores de energía CT de alta precisión, sin mantenimiento y de comunicación fuertes para inyectar un valor a largo plazo en su sistema eléctrico desde el paso de instalación!
